Bei der Herstellung von hochpräzisen Elektromotoren für bestimmte Anwendungen in der Automobilindustrie müssen in den Produktionsräumen und bei den Prozessen hohe Anforderungen an die technische Sauberkeit eingehalten werden. Um diese Aufgaben zukünftig auch im eigenen Werk in Herbolzheim durchführen zu können, hat der Antriebshersteller ebm-papst St. Georgen GmbH & Co. KG, Tochterunternehmen der ebm-papst Gruppe, nun eigens einen Sauberraum gemäß VDA 19 einrichten lassen, der Staub- und Schmutz- partikel ab einer Größe von 150 μm sicher aus der Luft filtert.

Das Risiko von Mängeln an den hergestellten Motoren kann durch diese Maßnahme deutlich reduziert werden. Aufgrund der vorgesehenen Ausrichtung der Produktionslinien war es nicht möglich, im Raum Stützen anzubringen. Die beauftragte Nerling Systemräume GmbH entwickelte dazu eine Speziallösung: Die gesamte Decken-Klimatechnik wurde über eine Stahlkonstruktion an das Hallendach gehängt. Gleichzeitig wurde der Sauberraum so konzipiert, dass er bei Bedarf hinsichtlich Größe, Kälteleitung und Klimaanlage modular erweitert werden kann.

„Unsere Produkte müssen nach hohen automobilen Qualitätsstandards gefertigt werden. Wir verfolgen dabei eine strikte Nullfehlerstrategie", so Henning Stemler, Projektverantwortlicher für die Umsetzung des Sauberraumes bei ebm-papst St. Georgen im Werk Herbolzheim. „Um diese Anforderungen bei Elektromotoren für automobile Antriebslösungen zu erfüllen, müssen in Arbeitsschritten wie dem Wickeln der Statoren, der Montage und der Endprüfung die Restschmutzforderungen hinsichtlich Partikelgröße und Partikelanzahl eingehalten werden." Insbesondere dürfen von außen keine Partikel in den Raum eingetragen werden, die größer als 150 μm sind. Da vergleichbare Sauberkeitsforderungen bisher im Unternehmen nicht bekannt waren, musste eigens ein Sauberraum eingerichtet werden, der diese Bedingungen erfüllt.

Schwierige Einbausituation durch viele Installationen

Alle Betriebsmittel wurden dabei hinsichtlich der Sauberkeit nach dem Zwiebelschalenprinzip geplant und gebaut. „Am saubersten muss der eigentliche Fertigungsprozess sein. Hier wird an vielen Stellen zusätzlich abgesaugt und/oder gereinigt", so Stemler. „Die nächste ‚Zwiebelschale' ist dann die Fertigungsanlage, die an sich nochmals gekapselt ist." Die äußerste Schicht ist der Sauberraum, der das Material und die Anlagen gegen Verschmutzung von außen absichert und mit dessen Bau die Reinraumspezialisten der Nerling Systemräume beauftragt wurden. Da die jetzige Sauberraumfläche vor den Baumaßnahmen vollständig mit Produktionsanlagen und Büros belegt war, mussten bei ebm-papst jedoch zunächst alle Betriebsmittel verlagert und teilweise an anderer Stelle neue Büros errichtet werden.

„Auf den ersten Blick war die gesamte Einbausituation schwierig, da sich auch sehr viele Installationen im Bereich der geplanten Anlage befanden", so Jan Kürbis, Projektleiter bei Ner ling Systemräume. Die komplette Infrastruktur wie Lüftung, Kühlung, Licht, Strom- sowie Druckluftversorgung, Netzwerkanschlüsse und Brandmeldeeinrichtungen mussten fast vollständig entfernt werden. „Die besondere Herausforderung war, dass beispielsweise auch keine Stützen oder Hilfsstützen im Raum stehen durften. Diese wären bei der Aufstellung der Maschinenlinien störend gewesen." Daher hängten die Reinraumbauer die komplette Decke, einschließlich Installationen, Klimatechnik und Lüftung an die Hallendach-Konstruktion. „Da das Dach noch Reserven bezüglich der Belastung hatte, haben wir die stählerne Tragkonstruktion an den Hallenstahlbau geklemmt."

Kosteneinsparung und modulare Erweiterbarkeit durch Hängekonstruktion

Die Möglichkeit, den Sauberraum von der bestehenden Hallendecke abhängen zu können, war für ebmpapst ein entscheidender Grund, Nerling zu beauftragen: „Diese Methode hat uns teure Fundamentarbeiten sowie eine aufwändige Stahlbaukonstruktion erspart und erlaubt es uns gleichzeitig, den Sauberraum bei Bedarf modular zu erweitern", so Stemler. Durch weitere Module lassen sich Fläche, Kühlleistung und Luftdurchsatz auch noch zu einem späteren Zeitpunkt erhöhen.

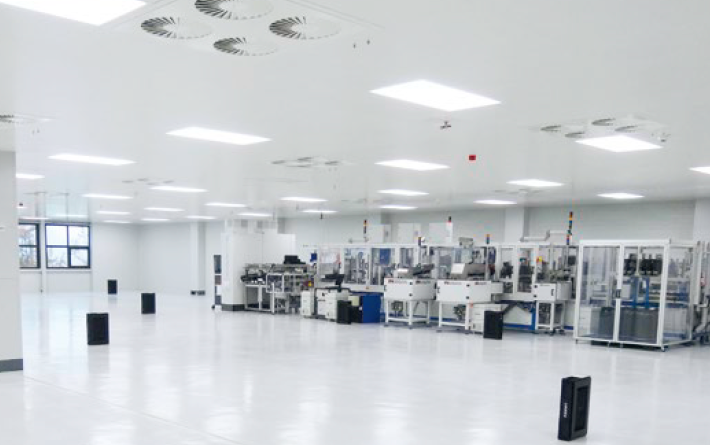

Aktuell hat der Sauberraum eine überbaute Gesamtfläche von 712,19 m² bei einer lichten Raumhöhe von 3,1 m und einem Raumvolumen von 2.208 m³/h. Neben den reinen Produktionsflächen beinhaltet der Raum auch Funktionsbereiche für einen Materialsupermarkt mit Schleusen für die Einzelteile, eine Ausgangsschleuse für Fertigwaren, einen Personalzugang sowie ein Analyselabor für Restschmutzuntersuchungen. Fertig gestellt wurde der Sauberraum innerhalb von zwei Monaten. Derzeit sind zwei von sechs geplanten Fertigungsanlagen aufgebaut, im ersten Quartal 2013 wird eine dritte Anlage hinzukommen. Die restliche Fläche steht für bereits terminierte Erweiterungen der Fertigungskapazität in den Folgejahren zur Verfügung.

„Aktuell läuft gerade die Erprobungsphase für die neuen Anlagen", so Stemler. „Es sind bereits mehrere Messreihen zur Ermittlung der Grundreinheit des Raumes durchgeführt worden. Sie haben, wie erwartet, zu einem positiven Ergebnis geführt." Die ebm-papst Gruppe ist der weltweit führende Hersteller von Ventilatoren und Motoren und ist Schrittmacher der hocheffizienten EC-Technologie. Im vergangenen Geschäftsjahr 2011/2012 erzielte das Unternehmen einen Umsatz von knapp 1,4 Mrd. €. ebm-papst beschäftigt an 17 Produktionsstätten unter anderem in Deutschland, China und den USA sowie an 57 Vertriebsstandorten weltweit rd. 11.000 Mitarbeiter.

Ventilatoren und Motoren des Weltmarktführers sind in vielen Branchen zu finden, beispielsweise in der Lüftungs-, Klima- und Kältetechnik, bei Haushaltsgeräten, der Heiztechnik, in IT- und Telekommunikation, bei Applikationen im PKW und in der Nutzfahrzeugtechnik. Die ebm-papst Gruppe hat bereits mehrere Auszeichnungen erhalten, so zuletzt 2012 eine hochkarätige Auszeichnung beim Deutschen Nachhaltigkeitspreis 2012 in der Kategorie „Deutschlands nachhaltigste Zukunftsstrategie (Konzern)".

Kontakt
Olaf Nerling
Nerling Systemräume GmbH,
Renningen
Tel.: +49 7159 16 34 0
info@nerling.de
