Temperiertechnik : Effiziente Wärmeübertragung mit Unistaten

Was beim Vergleich von Wärme-Kälte-Umwälzthermostaten zu beachten ist

03.02.2017 -

Die DIN 12876 definiert hierzu verschiedene Merkmale und Messmethoden, an denen sich die Kenndaten für Wärme- und Kältethermostate orientieren sollten, um einen Vergleich zu ermöglichen.

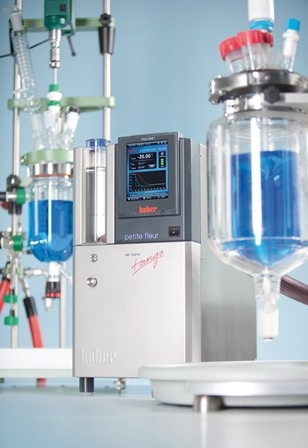

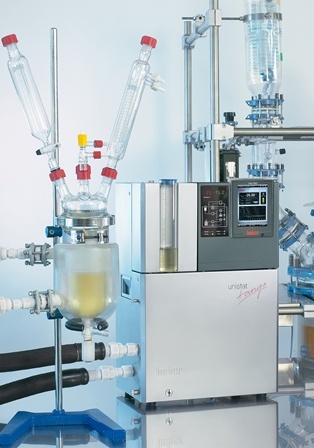

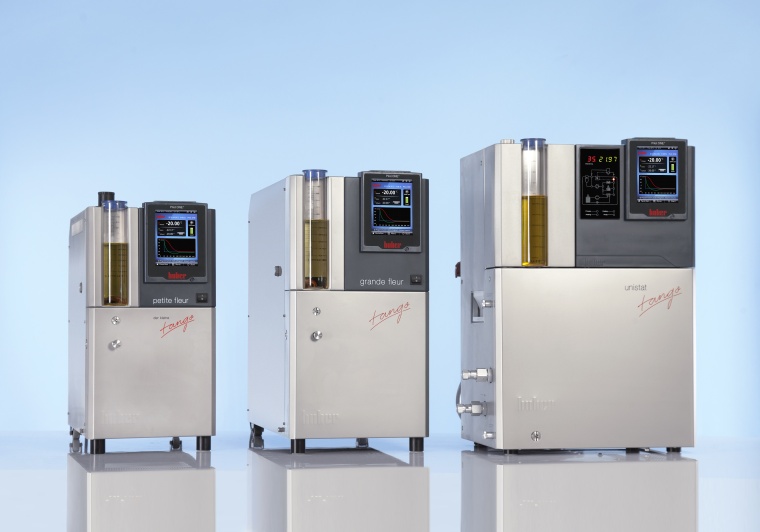

Vergleicht man die am Markt erhältlichen Flüssigkeitstemperiergeräte, stellt man fest, dass es zwei Konzepte gibt. Neben den offenen Bad­thermostaten gibt es die geschlossenen Temperiersysteme, auch Prozessthermostate genannt. Die letztgenannte Geräteklasse wurde vor mehr als 25 Jahren erstmals mit dem „Unistat Tango“ ins Leben gerufen. Das damals völlig neue Konzept brachte einen großen technologischen Fortschritt beim Temperieren. Im Gegensatz zu herkömmlichen Bad- und Umwälzthermostaten arbeitete der „Unistat Tango“ erstmals mit einem geschlossenen Temperierkreislauf. Unistate sind sozusagen Umwälzthermostate ohne Temperierbad. Für die thermisch bedingte Volumen­änderung ersetzt ein Ausdehnungsgefäß das konventionelle Bad, dort findet die Volumenänderung statt. Durch dieses Prinzip verringern sich die zu temperierenden Massen und damit erhöhen sich die Temperaturänderungsgeschwindigkeiten. Unistate sind aufgrund dieser Eigenschaften prädestiniert für Temperieraufgaben in der Prozess- und Verfahrenstechnik wie z. B. Reaktoren, Autoklaven, Miniplant-/Pilotanlagen, Reaktionsblöcke und Kalorimeter.

Thermodynamik – wie schnell ist ein System?
Bei der Frage nach der Dynamik eines Temperiergerätes wird meist die Heiz- bzw. Kälteleistung (kW) als Vergleichsgröße herangezogen. Die im Thermostaten erzeugte Leistung ist allein jedoch nicht ausreichend für eine sinnvolle Bewertung. Ein ebenso wichtiger Aspekt ist die zu temperierende Masse. Für einen aussagekräftigen Vergleich ist daher die Kälteleistungsdichte (Watt/Liter) gemäß DIN 12876 am besten geeignet. Grundsätzlich gilt: Je größer die Kälteleistungsdichte, desto dynamischer (schneller) kann ein Thermostat auf einen Temperaturänderungsbedarf reagieren.

Hierzu ein kleines Rechenbeispiel:
Nehmen wir an, wir haben zwei Temperiergeräte unterschiedlicher Anbieter. Die Kälteleistung beider Geräte ist gleich, ebenso die Förderleistung (l / min) und beide Temperiergeräte sind an identischen Applikationen (z. B. Glasreaktor) angeschlossen. Um eine Aussage der Dynamik (Abkühlzeit) machen zu können, nutzen wir folgende Formel:
P = m * c * dT/dt
(P = Leistung ; m = Gesamtmasse ;
c = spez. Wärmekapazität ;
dT = Temperaturdifferenz ;
dt = Abkühlzeit)
Umgestellt auf die Abkühlzeit Zeit dt:
dt = m * c * dT / P
Hierbei ist bei gleicher Temperieraufgabe und Flüssigkeit der Ausdruck c * dT / P für beide Anwendungen gleich. Bei der Masse hingegen lohnt sich ein genauerer Blick.
Wir stellen uns hierzu vor, Temperiergerät 1 hat eine Masse von 5 kg (Füllvolumen, nicht das Eigengewicht des Gerätes). Temperiergerät 2 hat eine Masse von 10 kg. Die Masse der externen Applikation beträgt 5 kg. Im ersten Fall ergibt sich eine Gesamtmasse von 10 kg (internes Füllvolumen plus externe Applikation), im zweiten Fall müssen 15 kg abgekühlt (oder aufgeheizt) werden. Das Verhältnis ist 2 : 3, oder anders ausgedrückt: man benötigt mit Temperiergerät 1 lediglich 2/3 der Zeit. Die Zeitersparnis liegt also bei 33 %.
Das Beispiel zeigt, dass die Kälteleistung sicherlich eine wichtige Größe ist. Allerdings sollte diese dann auf die eingesetzte Temperierflüssigkeitsmenge bezogen werden. Als Ergebnis erhält man die Kälteleistungsdichte und diese kann dann aussagekräftig verglichen werden (siehe DIN). Übrigens: Temperiergerät 1 spart auch jeweils 1/3 der Temperierflüssigkeit und der Energie!

Druck oder Fördermenge?

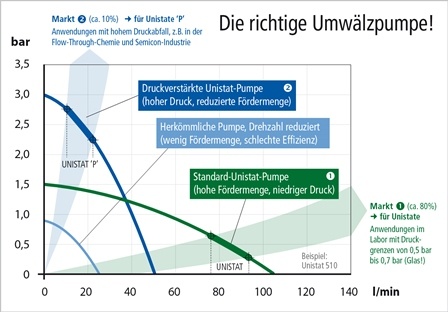

Ein weiteres wichtiges Kriterium ist die Förderleistung der Umwälzpumpe. Diese hat starken Einfluss auf den Wärmestrom, der von einem Kältethermostaten aus der Temperierflüssigkeit abgeführt werden kann. Gemäß DIN ist die Kälteleistung bei voller Pumpenleistung zu messen. Bei reduzierter Pumpenleistung ist der Wärmeeintrag durch den Pumpenmotor geringer. Dies führt zu mehr Netto-Kälteleistung und ermöglicht tiefere Temperaturen. Wichtig für die meisten Anwendungsfälle ist nicht die Druckleistung (bar) sondern eine möglichst hohe Fördermenge (l / min). Denn bei der Temperierung geht es letztlich nicht darum, wie viel Leistung ein Thermostat erzeugt, sondern viel mehr um die Effizienz der Wärmeübertragung zum Prozess. Generierte Leistung ist nutzlos, wenn diese nicht effizient zur Applikation übertragen wird.
Umwälzpumpen sind idealerweise so ausgelegt, dass eine turbulente Strömung einen großen Wärmeübergangskoeffizient (Alpha-­Wert) und somit eine effiziente Wärmeübertragung an den internen Wärmetauschern (Verdampfer und Heizung) erzeugt. Bei über 90 % aller Anwendungen in der Praxis kommt Glas zum Einsatz (Reaktoren, Destillationsapparaturen, usw.), der zulässige Systemdruck beträgt bei diesen Anwendungen maximal 0,5 bar. Unistat-Pumpen erzeugen deshalb bevorzugt Umwälzmenge statt Umwälzdruck und benötigen dazu i. d. R. eine deutlich geringere (Pumpen-)Motorleistung.

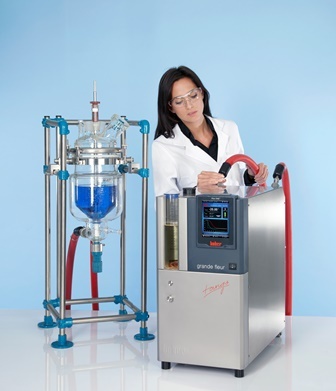

Installation von Temperiergerät und Anwendung
Fast nebensächlich wird oftmals die Installation und der Aufbau des Gesamtsystems betrachtet. Dabei gibt es auch hier zahlreiche Aspekte, die unmittelbaren Einfluss auf die Temperierleistung haben. So wirken sich bspw. Qualität und Beschaffenheit der Temperierschläuche direkt auf die erzielbaren Leistungen aus. Für Unistate sind bspw. Metall-Temperierschläuche mit glatter Innenwand erhältlich. Diese Schläuche verbessern das Strömungsverhalten und somit die Wärmeübertragung – dadurch ergeben sich deutliche Zeiteinsparungen beim Aufheizen und Abkühlen. Weitere Punkte mit negativer Auswirkung sind gequetschte Schlauchverbindungen, unnötig lange Verbindungswege oder ein geringer Querschnitt der Schläuche bzw. Schlauchadapter.

Fallstudien für Leistungsvergleiche

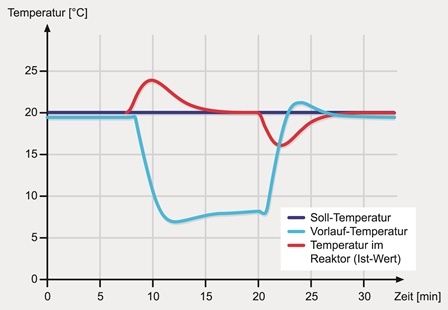

Als Informationsquelle für Kaufentscheidungen sind Fallstudien oftmals hilfreich. In Fallstudien werden Aufheiz- und Abkühlvorgänge dokumentiert sowie typische Szenarien wie z.  B. das Regelverhalten bei einer Exothermie aufgezeigt. Fallstudien ermöglichen eine verlässliche Vorhersage, ob sich das Temperiergerät für den geplanten Einsatzzweck eignet.

Fazit
Bei der Auswahl eines Thermostaten gibt es einige Punkte zu beachten. Letztlich sind nicht nur die im Herstellerkatalog angegebenen Heiz- und Kälteleistungen relevant – vielmehr sollten Kriterien wie Kälteleistungsdichte, Fördermenge und ggf. Fallstudien im Vordergrund stehen, denn nur damit ist eine praxistaugliche Beurteilung der Wärmeübertragungseffizienz möglich

Kontakt

Huber Kältemaschinenbau GmbH

Werner-von-Siemens-Str. 1
77656 Offenburg
Deutschland

+49 781 9603 0
+49 781 57211
